【關鍵詞】斷孔、孔銅斷裂、 PCB孔破、孔銅異常

【摘要】某PCBA產品SMT上件后出現功能測試不合格，電性測試發現有開路現象，失效網絡的導通孔電阻不良。通過導通電阻確認，斷面金相觀察， SEM觀察，EDS分析，TG測試等手段查找失效原因。

1、案例背景

失效樣品為某多層PCBA板，該P(yáng)CB板經過2次回流焊后，出現功能測試不合格現象，鎖定失效網絡，發現導通電阻不良。樣品的失效率大概在百分之一左右。

2、分析方法簡述

2.1電阻確認

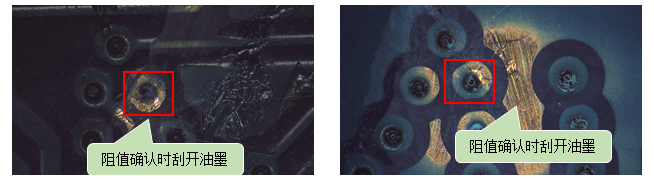

對失效樣品的失效網絡（圖1）進行電阻確認（圖2），發現導通孔電阻異常；外觀確認，未看到明顯的異常（表面露銅現象為阻值確認時刮開油墨形成）。

                      圖1失效網絡

                                  A面                                                                      B面

                   圖2導通電阻確認

2.2 導通電阻異常孔斷面金相觀察

對電阻異常的孔進行斷面金相觀察，發現孔銅斷裂位置的基材有開裂，并且發現孔壁銅薄現象（與相鄰孔對比）；孔壁銅斷裂發生在芯板層。（圖2～圖5）

               圖2金相觀察

圖3去除孔內阻焊油墨后孔壁底部外光圖片

          圖4基材裂紋金相圖片

         圖5基材裂紋金相圖片

2.3導通電阻異?？讛嗝鍿EM觀察

對電阻異常的孔進行斷面觀察，發現孔銅斷裂位置的基材有分層開裂，并且發現孔壁銅薄現象（與相鄰孔對比），除孔內阻焊油墨后SEM觀察孔底部未發現有銅結晶；孔壁銅斷裂發生在芯板層。（圖6～圖9）

        圖6 SEM整體圖片

圖7去除孔內阻焊油墨后孔壁底部外光圖片

            圖8 SEM整體圖片

     圖9斷孔底部處SEM放大圖片

2.4導通電阻異?？紫噜徔讛嗝嬗^察

對導通電阻異常的孔相鄰孔進行斷面SEM觀察(圖10)，發現有基材開裂現象；孔壁銅厚在11.28-21.45μm之間，粗糙度：18.21μm。

圖10導通電阻異?？紫噜徔讛嗝鍿EM觀察

2.5銅厚&孔壁粗糙度測量

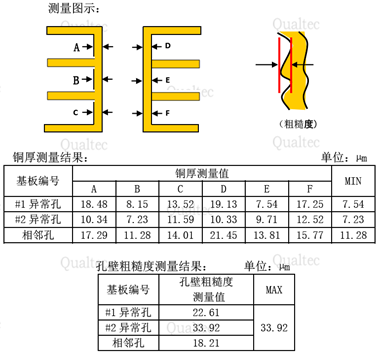

對異?？缀拖噜徔走M(jìn)行斷面觀測(圖11)，異?？足~厚最小為7.23μm，孔壁粗糙度最大為33.92μm。

圖11銅厚&孔壁粗糙度測量

2.6 TG測試

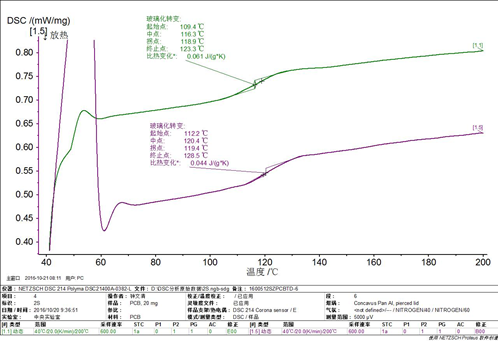

對測試樣品進行TG測試，測試結果：Δt=Δ t2-Δt1=128.5-123.3=5.2℃。 (圖12)

圖12 TG測試

4、結論

1. 網絡導通電阻異常解析為：網絡中的導通孔的孔銅薄，并且芯板層的受熱基材分層將孔壁銅拉開導致斷裂。

2. 對孔壁銅薄電鏡SEM分析為：孔壁銅是在芯板層受熱膨脹，孔內的阻焊油墨拉裂出現裂縫，后工序加工蝕刻藥液殘留將孔壁銅腐蝕。

3. 對失效PCBA的芯板【將外層PP除去】進行TG測試，其TG測試是：Δt=Δt2-Δt1=128.5-123.3=5.2℃，（Δt值偏大，按照行業內規格一般<5℃）。

因此，推測導致本次導通孔電阻異常是芯板層的基材TG值變化大，孔內阻焊油墨被拉裂，加工過程中腐蝕藥液殘留將孔壁銅腐蝕出現異常開路。

5、建議

1. PCB芯板更換為T(mén)G值變化小的。
