背景介紹：陶瓷電容在客戶端出現短路失效，導致15V電源保護，進而導致產品故障。

【外觀觀察】

小結：未發現發現明顯裂紋以及觀損傷。

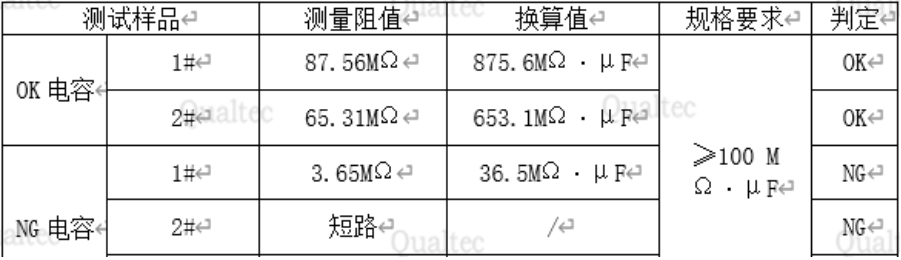

【絕緣電阻測試】：

小結：對OK電容以及NG電容樣品進行絕緣電阻測試，NG 1#&2#電容測試結果是短路

NG 1#切片SEM觀察

NG 2#切片SEM觀察

對NG電容1#以及2#樣品進行斷面SEM觀察，發現介質層裂紋現象，裂紋延伸至電極區域。

 結果判斷：電容內部因承受外部應力導致裂紋產生，使電極的絕緣性能下降，導致電容出現漏電流現象，從而導致短路現象。
